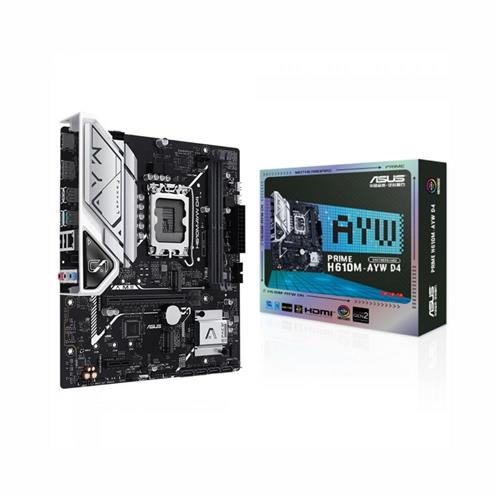

Placa Mãe Asus H610M-AYW D4, Chipset H610, Intel LGA 1700, mATX, DDR4

As placas-mãe da série ASUS H610 são projetadas profissionalmente para liberar todo o potencial dos processadores Intel® Core™ de 13ª geração. Apresentando um design de energia potente, soluções de resfriamento abrangentes e opções de ajuste inteligentes, a placa-mãe H610M-AYW D4 oferece uma variedade de opções de ajuste de desempenho para usuários comuns e entusiastas de PCs "faça você mesmo" por meio de recursos intuitivos de software e hardware.

Um grande dissipador de calor VRM com almofadas térmicas eficientes acelera a dissipação de calor das áreas do MOSFET e do indutor, proporcionando maiores capacidades de dissipação de calor.

O layout de roteamento otimizado fornece largura de banda suficiente para os processadores Intel de última geração. A tecnologia exclusiva da ASUS mapeia com precisão o roteamento do sinal de memória entre diferentes camadas de PCB para melhorar a integridade do sinal e reduzir a diafonia, permitindo maior compatibilidade de memória e margem de overclock.



Marca: Asus

Modelo: 90MB1GF0-M0EAY0

Chipset:

Intel® H610 Chipset

Memória:

2 slots DIMM, máx. 64 GB, DDR4 3200/3000/2933/2800/2666/2400/2133 não ECC, memória sem buffer*

Arquitetura de memória de canal duplo

com suporte ao Intel® Extreme Memory Profile (XMP)

A taxa de dados de memória real depende dos tipos de CPU e módulos DRAM. Para obter mais informações, consulte www.asus.com para obter as QVL (listas de fornecedores qualificados) de memória.

Gráficos:

1 x DisplayPort**

1 x porta HDMI TM

As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.

Suporta 4K@60Hz conforme especificado em HDMI 2.1.

Slots de Expansão:

Processadores Intel ® Core™ (14ª , 13ª e 12ª geração )

1 slot PCIe 4.0 x16

Chipset Intel ®

H610 1 slot PCIe 3.0 x1

Armazenamento:

Total suporta 2 slots M.2 e 4 portas SATA 6Gb/s Chipset

Intel ® H610 Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 3.0 x4)

Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 3.0 x2)

4 portas SATA 6Gb/s

Rede:

1 x Intel® 1Gb Ethernet

Wireless & Bluetooth:

Somente slot VM.2 (chave E, CNVi e PCIe)*

O módulo Wi-Fi é vendido separadamente.

USB:

USB traseiro (total de 6 portas)

2 portas USB 3.2 Gen 2 (2 Tipo A)

4 portas USB 2.0 (4 Tipo A)

USB frontal (total de 5 portas)

1 conector USB 3.2 Gen 1 com suporte para 2 portas USB 3.2 Gen 1 adicionais

2 conectores USB 2.0 com suporte para 3 portas USB 2.0 adicionais

Áudio:

CODEC de áudio de alta definição Realtek 7.1 Surround Sound*

Suporta: detecção de conector, multitransmissão, retarefa de conector no painel frontal

Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio

Blindagem de áudio

Capacitores de áudio premium

Camadas de PCB de áudio dedicadas

Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar saída de áudio 7.1 Surround Sound.

Portas I/O no painel Traseiro:

2 portas USB 3.2 Gen 2 (2 Tipo A)

4 portas USB 2.0 (4 Tipo A)

1 DisplayPort

1 porta HDMI TM

1 slot M.2 vertical (chave E)

1 porta Ethernet Intel® de 1 Gb 3

conectores de áudio

Painel Interno:

Relacionado a ventoinha e resfriamento

1 x cabeçalho de ventoinha de CPU de 4 pinos

2 x cabeçalhos de ventoinha de chassi de 4 pinos

Relacionado a energia

1 x conector de alimentação principal de 24 pinos

1 x conector de alimentação de +12 V de 8 pinos

Relacionado a armazenamento

2 x slots M.2 (chave M)

4 x portas SATA de 6 Gb/s

USB

1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

2 x cabeçalhos USB 2.0 suportam 3 portas USB 2.0 adicionais

Diversos

3 x cabeçalhos Gen 2 endereçáveis

??1 x cabeçalho Clear CMOS

1 x cabeçalho de áudio do painel frontal (AAFP)

1 x cabeçalho de saída S/PDIF

1 x cabeçalho de alto-falante

1 x cabeçalho SPI TPM (14-1 pino)

1 x cabeçalho do painel do sistema de 10-1 pino

Recursos Especiais:

ASUS 5X PROTECTION III

DIGI+ VRM

LANGuard

Proteção contra sobretensão

SafeSlot Core

E/S traseira de aço inoxidável

ASUS Q-Design

Q-DIMM

Q-Slot

Q-LED Core

ASUS Thermal Solution

Design de dissipador de calor VRM

AURA Sync

Cabeçalhos endereçáveis ??Gen 2

Recursos de Software:

ASUS Exclusive Software

Armoury Crate

AURA Sync

Fan Xpert 2+

Economia de energia

Cancelamento de ruído AI bidirecional

AI Suite 3

DIGI+ VRM

Limpador de PC

ASUS CPU-Z

Norton 360 Deluxe (teste gratuito de 60 dias)

WinRAR

UEFI BIOS

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

ASUS UEFI BIOS EZ Mode

BIOS:

128 Mb Flash ROM, UEFI AMI BIOS

Gerenciamento:

WOL by PME, PXE

Acessórios:

Cabos

2 cabos SATA 6Gb/s

Diversos

1 blindagem de E/S

2 âncoras M.2

Documentação

1 guia do usuário

Tamanho da placa-mãe

Fator de forma mATX:

9,6 polegadas x 8,3 polegadas (24,4 cm x 21,1 cm)
