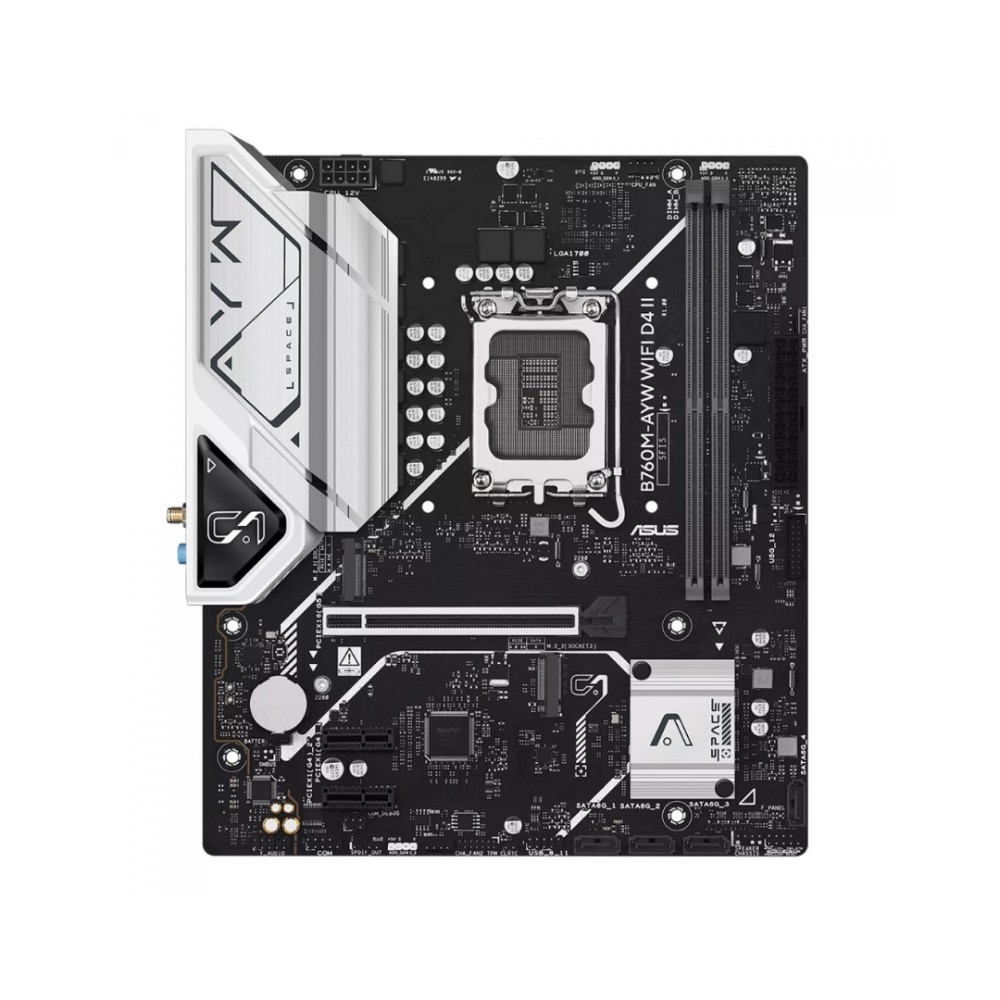

Placa-Mãe ASUS B760M-AYW WIFI D4 II, Intel B760, LGA 1700, mATX, DDR4, Wi-Fi 6, Bluetooth 5.3, PCIe 5.0, M.2 PCIe 4.0

A placa-mãe ASUS B760M-AYW WIFI D4 II foi desenvolvida para processadores Intel Core de 12ª, 13ª e 14ª geração com soquete LGA 1700, oferecendo uma plataforma moderna para computadores gamers, estações de trabalho e sistemas de alto desempenho que utilizam memória DDR4. Equipada com chipset Intel B760 e formato micro-ATX, suporta até 64GB de memória DDR4 em dual channel com frequências de até 5333MHz em overclock, proporcionando excelente desempenho em jogos, multitarefa e aplicações profissionais. O modelo conta com um slot PCIe 5.0 x16 para placas de vídeo de última geração, além de dois conectores M.2 PCIe 4.0 x4 para SSDs NVMe de alta velocidade e quatro portas SATA III para expansão de armazenamento. Possui conectividade integrada Wi-Fi 6 e Bluetooth 5.3, garantindo conexões sem fio rápidas e estáveis, além de interface de rede Realtek 2.5 Gigabit Ethernet para menor latência em jogos online e transferências de dados. A placa oferece áudio HD 7.1 canais com componentes dedicados para melhor qualidade sonora, saída HDMI com suporte a resolução 4K, múltiplas portas USB de alta velocidade e compatibilidade com a tecnologia ASUS Aura Sync para personalização da iluminação RGB. Conta ainda com recursos de proteção ASUS 5X Protection III, dissipadores para alimentação do processador, sistema Fan Xpert 2+ para gerenciamento térmico e BIOS UEFI intuitiva, proporcionando maior estabilidade, durabilidade e facilidade na configuração do sistema. É uma excelente opção para quem deseja montar ou atualizar um computador Intel moderno aproveitando memórias DDR4 já existentes sem abrir mão de recursos atuais e conectividade avançada.

FICHA TÉCNICA
Marca: Asus

Modelo: 90MB1MG0-M0EAY0

Especificações
CPU
CPU: Soquete Intel® LGA1700 para processadores Intel® Core ™ de 14ª e 13ª geração, Intel® Core ™ de 12ª geração, Pentium® Gold e Celeron® *

Compatível com:
Tecnologias Intel® Turbo Boost 2.0
Tecnologias Intel® Turbo Boost Max 3.0**

Observações:
**O suporte à tecnologia Intel® Turbo Boost Max 3.0 depende do tipo de CPU.

Chipset
Chipset: Intel® B760

Memória
Memória: 2 x DIMM, máx. 64 GB, DDR4

Velocidades suportadas:
5333(OC)
5066(OC)
5000(OC)
4800(OC)
4600(OC)
4400(OC)
4266(OC)
4000(OC)
3733(OC)
3600(OC)
3466(OC)
3400(OC)
3333(OC)
3200
3000
2933
2800
2666
2400
2133

Tipo de memória: Memória não ECC, sem buffer*
Arquitetura de memória: Canal duplo
Compatível com: Intel® Extreme Memory Profile (XMP)

Gráficos
Porta gráfica: 1 porta HDMI ™

Observações:
** Compatível com 4K a 60 Hz, conforme especificado na norma HDMI 2.1.

Slots de expansão
Processadores Intel® Core ™ (14ª, 13ª e 12ª geração): 1 slot PCIe 5.0 x16
Chipset Intel® B760: 2 slots PCIe 4.0 x1

Armazenamento
Suporta:
2 slots M.2
4 portas SATA 6Gb/s

Processadores Intel® Core ™ (14ª, 13ª e 12ª geração): Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)

Chipset Intel® B760:
Slot M.2_2 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)
4 portas SATA 6Gb/s

Tecnologia Intel® Rapid Storage:
RAID SATA 0
RAID SATA 1
RAID SATA 5
RAID SATA 10

Rede
Ethernet:
1 x Ethernet Realtek 2.5Gb
ASUS LANGuard

Sem fio e Bluetooth
Wi-Fi: Wi-Fi 6 (802.11 ax)

Bandas suportadas:
2,4 GHz
5 GHz

Bluetooth®: v5.3 *

USB
Portas USB traseiras:
4 portas USB 5Gbps (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo A)

Portas USB frontais:
1 conector USB 5Gbps que suporta 2 portas USB 5Gbps adicionais
1 conector USB 2.0 que suporta 2 portas USB 2.0 adicionais

Áudio
Codec de áudio: Realtek 7.1 Surround Sound High Definition

Suporta:
Detecção de conector
Multi-streaming
Reconfiguração de conector do painel frontal

Reprodução: Até 24 bits/192 kHz

Recursos de áudio:
Blindagem de áudio
Capacitores de áudio premium
Camadas de PCB dedicadas para áudio

Observação:
Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do painel traseiro
Portas:
4 portas USB 5Gbps (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo A)
1 porta HDMI ™
1 módulo Wi-Fi
1 porta Ethernet Realtek 2.5Gb
3 conectores de áudio

Conectores de E/S internos
Conexões relacionadas a ventoinhas e refrigeração:
1 conector de 4 pinos para ventoinha da CPU
2 conectores de 4 pinos para ventoinhas do gabinete

Conexões relacionadas à alimentação:
1 conector de alimentação principal de 24 pinos
1 conector de alimentação da CPU de 8 pinos (+12V)
Conexões relacionadas a armazenamento:
2 slots M.2 (Key M)
4 portas SATA 6Gb/s

Conexões USB:
1 conector USB 5Gbps (suporta 2 portas USB 5Gbps adicionais)
1 conector USB 2.0 (suporta 2 portas USB 2.0 adicionais)

Conexões diversas:
3 conectores RGB endereçáveis Gen 2
1 conector Clear CMOS
1 conector de porta COM
1 conector de áudio do painel frontal (F_AUDIO)
1 conector de saída S/PDIF
1 conector de alto-falante
1 conector SPI TPM (14-1 pinos)
1 conector de sistema do painel frontal (10-1 pinos)

Características especiais
ASUS 5X PROTECTION III:
DIGI+ VRM
LANGuard
Proteção contra sobretensão
SafeSlot
Painel traseiro de E/S em aço inoxidável

ASUS Q-Design:
Q-DIMM
Q-LED Core
Q-Slot

ASUS EZ DIY:
ProCool
Solução térmica ASUS:
Design de dissipador de calor VRM

Aura Sync:
Conectores RGB endereçáveis de segunda geração

Funcionalidades do software
Software exclusivo ASUS:
Armoury Crate
Aura Sync
Fan Xpert 2+
Cancelamento de ruído bidirecional com IA
ASUS DriverHub
ASUS CPU-Z

AI Suite 3:
DIGI+ VRM
PC Cleaner

UEFI BIOS:
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode

BIOS
BIOS: ROM Flash de 128 Mb, BIOS UEFI AMI

Gerenciamento
Gerenciável:
WOL por PME
PXE

Acessórios
Cabos: 2 cabos SATA 6Gb/s

Diversos:
1 antena móvel Wi-Fi ASUS
1 espelho de E/S
1 pacote de parafusos para SSD M.2

Documentação: 1 guia de início rápido

Sistema Operacional
Sistema operacional:
Windows ® 11
Windows ® 10 64 bits

Fator de forma
Formato micro-ATX: 9,6 polegadas x 8,3 polegadas (24,4 cm x 21,1 cm)
